Eigenbau 1 Steg Raupenkettenglied Marke Eigenbau und mehr, bis zur Raupe
- Ersteller markusstn
- Erstellt am
- Registriert
- 02.08.2018
- Beiträge
- 226

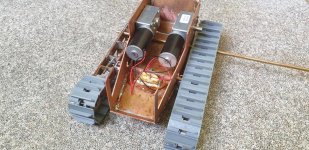

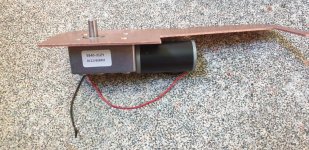

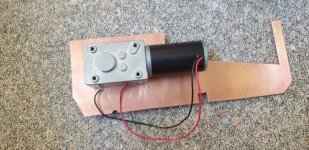

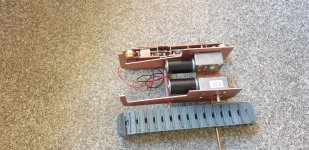

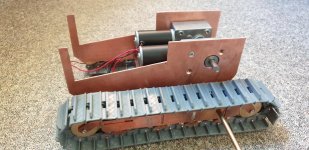

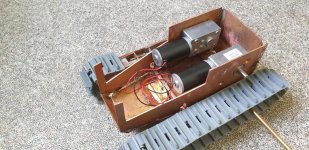

12V mit 80U/min ? oder sind die zu langsam? bzw. lang die Leistung bei einen 10 kg Modell?
schon in Vorfeld
Hi Markus,
Ich denke doch, dass die auf jeden Fall genug Kraft entwickeln, da mache ich mir keine Sorgen drum!
Mit der Geschwindigkeit musst du ja wissen, was du haben möchtest. Ich versuche mir immer vorzustellen, in welcher Zeit das Modell von A nach B kommen soll, sagen wir einen Meter in x Sekunden.
Jetzt kannst du die Anzahl der Mitnehmer der Kette durch die Anzahl der Zähne deines Antriebsrades teilen und erhälst die Anzahl der Umdrehungen des Antriebsrades, um die Kette einmal durchlaufen zu lassen.

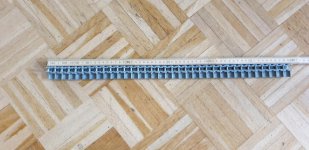

Sagen wir mal der Einfachkeit halber, deine Kette sei abgewickelt 50cm lang und erfordert 2,5 Umdrehungen deines Antriebsrades (bspw. 50 zu 20 Zähne) dann schaffst du mit einem 2,5U/min Antrieb 50cm Strecke pro Minute.
Jetzt weiß ich nicht, was du haben möchtest, aber so würde ich die Sache angehen.
Gruß
Yannik
- Registriert
- 14.07.2013
- Beiträge
- 1.446
Hallo Markus,

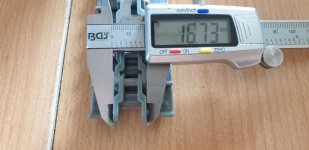

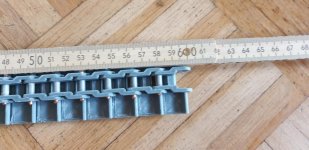

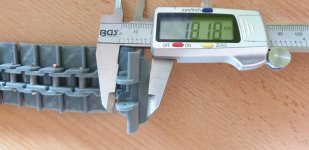

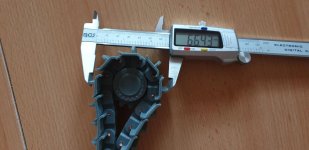

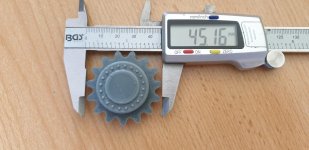

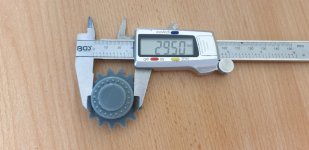

kannst du noch den Durchmesser des Antriebsrades und die Dicke der Kettenglieder angeben? Von diesen beiden Werten hängt nämlich die endgültige Geschwindigkeit ab. Von der Kraft her müßten, wie YanniK schon geschrieben hat, die Getriebemotoren auf jeden Fall reichen. Es sind die gleichen die ich auch in meinem Tournarocker verbaut habe.
Viele Grüße,
Matthias
kannst du noch den Durchmesser des Antriebsrades und die Dicke der Kettenglieder angeben? Von diesen beiden Werten hängt nämlich die endgültige Geschwindigkeit ab. Von der Kraft her müßten, wie YanniK schon geschrieben hat, die Getriebemotoren auf jeden Fall reichen. Es sind die gleichen die ich auch in meinem Tournarocker verbaut habe.
Viele Grüße,
Matthias
- Registriert
- 14.07.2013
- Beiträge
- 1.446
Hallo Markus,
eine Angabe fehlt noch: Der Maßstab! Berechnet wird dann die Geschwindigkeit folgendermaßen: Durchmesser des Antriebrades (mit Kette) x 3,17 x Drehzahl des Getriebemotores x 60 x Maßstab. Mit angenommenem Durchmesser von 50mm komme ich so auf eine Geschwindigkeit des Originals von ca. 12Km/h.
Viele Grüße,
Matthias
eine Angabe fehlt noch: Der Maßstab! Berechnet wird dann die Geschwindigkeit folgendermaßen: Durchmesser des Antriebrades (mit Kette) x 3,17 x Drehzahl des Getriebemotores x 60 x Maßstab. Mit angenommenem Durchmesser von 50mm komme ich so auf eine Geschwindigkeit des Originals von ca. 12Km/h.
Viele Grüße,
Matthias
- Registriert
- 16.12.2014
- Beiträge
- 2.063
- Registriert
- 01.01.2003
- Beiträge
- 305
Hallo Markus,
ich hatte irgendwie diesen Thread aus den Augen verloren. Hab ihn mir aber grade nochmal durchgelesen.

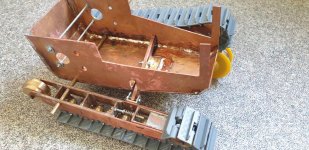

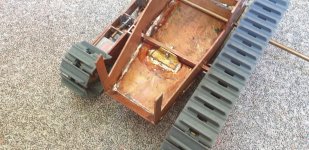

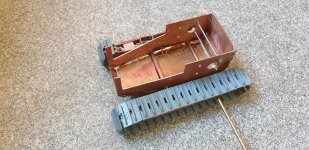

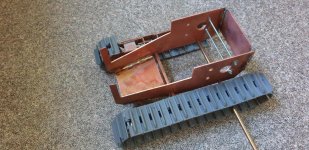

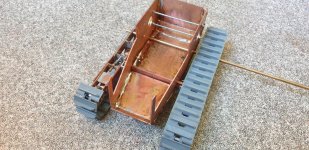

Ein Klasse Teil hast du da bis jetzt gebaut
. Ich bewundere deine Ausdauer und Leidensfähigkeit.
Gruß,
Andreas
ich hatte irgendwie diesen Thread aus den Augen verloren. Hab ihn mir aber grade nochmal durchgelesen.
Ein Klasse Teil hast du da bis jetzt gebaut
. Ich bewundere deine Ausdauer und Leidensfähigkeit.Gruß,
Andreas
- Registriert
- 01.01.2016
- Beiträge
- 773
Hallo Markus,

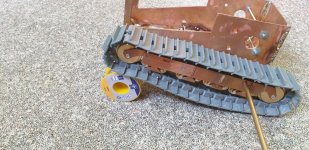

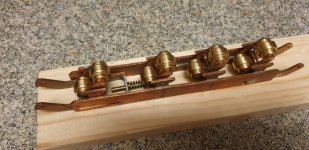

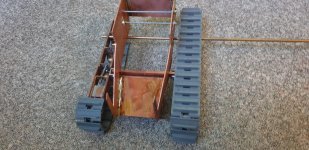

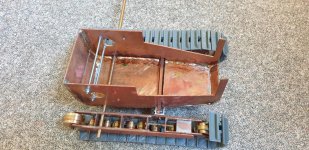

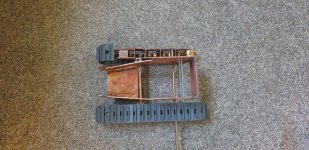

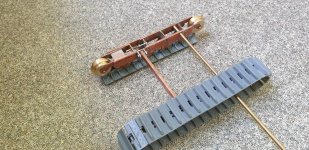

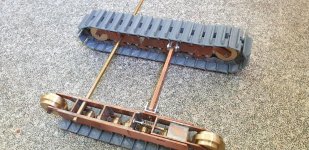

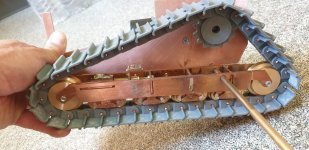

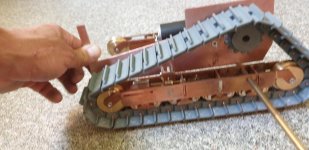

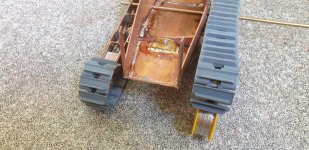

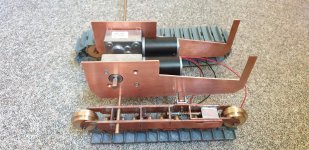

bis jetzt sieht die Pendelei sehr gut aus. Wie weit kannst du ein Laufwerk nach oben heben bis die Verbindungsstange klemmt? Wenn beide Laufwerke parallel bleiben müsste ja die Vierkantstange beim ausheben länger werden. Oder täusche ich mich da?
MfG Peter
bis jetzt sieht die Pendelei sehr gut aus. Wie weit kannst du ein Laufwerk nach oben heben bis die Verbindungsstange klemmt? Wenn beide Laufwerke parallel bleiben müsste ja die Vierkantstange beim ausheben länger werden. Oder täusche ich mich da?
MfG Peter
