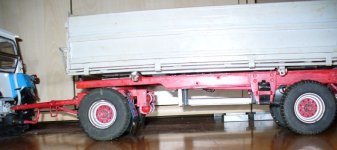

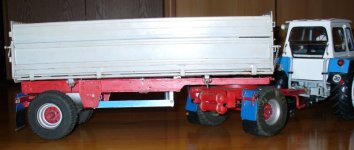

2-Achs 2-Seitenkipper (für L60)

Hallo Lutz,
wieviel kannst du denn mit der Konstruktion kippen?
Gibt es vielleicht noch ein paar Detailbilder von dem Teleskopzylinder von dem anderen Anhänger?

:ok


mfg
Rene`

Hallo Lutz,
wieviel kannst du denn mit der Konstruktion kippen?
`
Noch nicht getestet.

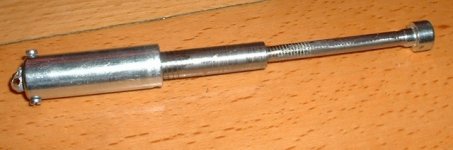

So sah die Spindel in diesem Anhänger vorher aus .
Kippzy 006a.JPG

Angetrieben von einem umgebauten 24kg Servo.

An2kippa 021.jpg

der HW80 hat die Spindel so.

An1kippa 011.jpg

Gut kippen tut jede Variante , nur diese ist schneller.

Apr05- 013.jpg

Apr05- 009.jpg

Der L60 mit den beiden Hängern ist schon ein imposantes Gespann. Was mir am zweiten Hänger übrigens gut gefällt ist das nach außen offene U.

hier noch ein Video -der Kippwinkel läst sich noch etwas erweitern .

Um diese Inhalte anzuzeigen, benötigen wir die Zustimmung zum Setzen von Drittanbieter-Cookies.
Für weitere Informationen siehe die Seite Verwendung von Cookies.

Hallo Lutz,

super umgesetzt.

Ich könnte mir vorstellen, dass diese Konstruktion zu einer Art Standard werden könnte, einfacher geht's nimmer. Und nach hinten Kippen beim Hänger macht eigentlich außer wenigen Ausnahmen nicht wirklich viel Sinn. Das wäre auch was für aktuelle Zentralachskippanhänger.

ich könnte mir vorstellen, dass diese Konstruktion zu einer Art Standard werden könnte, einfacher geht's nimmer. Und nach hinten Kippen beim Hänger macht eigentlich außer wenigen Ausnahmen nicht wirklich viel Sinn. Das wäre auch was für aktuelle Zentralachskippanhänger.

Naja , ich denke nicht, das Prinzip gibt es ja schon ewig , aber kaum einer hat es genutzt . Zum Teil fehlt der Platz ( die meisen gehen von der Wedico oder Robbe Rahmenbreite aus und da sind 40mm zuwenig )

Aber auch egal ,nach dem du mich durch deine " Vorlage " überzeugt hast .Bin ich zufrieden damit .:)

Nun was kann er .... das Video zeigt es.

Um diese Inhalte anzuzeigen, benötigen wir die Zustimmung zum Setzen von Drittanbieter-Cookies.
Für weitere Informationen siehe die Seite Verwendung von Cookies.

Absolut überzeugend, Lutz

Bis die Spindeln die Brücke oben haben, ist der schon lange wieder unterwegs zur nächsten Fuhre

Lutz, hätte nich tgedacht das man mit dem RB35-600 soviel heben kann.

Imposantes Gespann was du da inzwischen hast.

:winker Danke Thomas -( schön mal wieder von Dir was zu lesen )

um nach jeder Seite den gleichen Kippwinkel zu erreichen , gibt es eine Sicherungkette mit Endschalter.


Moin Moin
Schön gelöst , aber hängt die Kette nicht zu tief durch , wenn er unten ist ? Michael

- bei original wird ja auch über das Sicherungsseil bzw. Kette das Rüttelventil bzw.der Hubbegrenzer ausgelöst.


Ich hätte jetzt fast gefragt: Ist die Kette auf dem letzten Bild nicht zu kurz beim Hochfahren? Spaß beiseite: Diese Konstruktion werde ich im 3-achser einbauen.

Nach dem nun der 1. Anhänger seinen Dienst so gut verrichtet wurde jetzt auch der 2. Anhänger umgebaut. Diesmal aber mit 2 Kippgestängen und diese sollen nur Heben aber nicht die Ladefläche nach unten ziehen. Der Grund dafür ist die Bordwand Kinematik, sollte sich die Bordwand durch Schmutz oder sonstiges verklemmen, würde sie durch das Herunterziehen verbiegen. Der 2. Vorteil man kann die Kippbrücke jeder Zeit ohne Aufwand hochheben oder auch Abbauen ( nur Sicherungskette abbauen und Kippbolzen ziehen )




und für die Fans der bewegten Bilder -da sieht man auch das der Getriebemotor in der unteren Stellung ein paar Millimeter ohne Last läuft.

Um diese Inhalte anzuzeigen, benötigen wir die Zustimmung zum Setzen von Drittanbieter-Cookies.
Für weitere Informationen siehe die Seite Verwendung von Cookies.

die Kinematik hast du schön umgestezt, gefällt mir, sieht man im Modell nicht jeden Tag...:ok

Mfg Steffen

So ganz zufrieden war ich nicht, deshalb wurde der Hebel um 1 cm gekürzt , bringt mehr Kraft und steht nicht mehr soweit nach unten.

alte Version
Anhang anzeigen 59650

Neue Version



Wenn noch neue Farbe drauf komm ist ganze unauffällig.

Hallo Lutz
Die neue Mechanik von deinem Hänger IST dir sehr gut gelungen:ok:ok
Gruß Uwe:trucker

Mal wieder ein kleiner Umbau , der Anhänger wollte auch seine Bordwand automatisch schließen .

vorher mußte man die Bordwand nur leicht anheben und die Federn haben sie zugezogen.


zur bessern Ansicht habe ich die Feder mal ausgehängt



die einfache Lösung




Super gemacht, Lutz :ok:ok:ok:ok:ok:ok:ok:ok

ich muss auch nochmal umbauen bei meinen:hfg
