Tamiya Yellow Bull - Scania Schwerlastzugmaschine 8x4

[DDR-Kutscher]

Hallo Leute,

Heute möchte ich euch nun endlich das vorstellen, an dem ich schon seit ein paar Wochen am basteln bin.
Es soll eine Scania-Schwerlastsattelzugmaschine werden, die die KÖF II (Siehe Baubericht Ladung/...) zukünftig ziehen soll.
Verbaut wurden hier 2 Lenkachsen sowie 2 Antriebsachsen von Tamiya.
Der Rahmen stammt von einem Ford Aeromax und wurde umgebaut.
Außergewöhnlich ist hier vielleicht noch anzumerken, daß die beiden Antriebsachsen eine Einzelaufhängung haben.
Die Abstände zwischen den Achsen werden selbstverständlich noch entsprechend verkleidet.
Seit gestern nun ist das Chassis fahrbereit, wie auch das hier zu sehende Kurz-Video zeigt.
Als Hütte bekommt diese Chassis eine Scania R-Kabine von Hafner verziert mit Spiegeln und Topline-Dach von Verkerk.
Bestellung ist am Donnerstag raus.
Weiterhin soll hinter dem Fahrerhaus ein Schwerlastturm entstehen.
Aber erstmal muss alles andere an Teilen da sein.
Lackiert wird der Rahmen in Rot oder Blau ( ) und die Hütte in Gelb.



[Extreme-Camper]

Das sieht schon sehr gut aus
Die KÖFII wird sich darauf auch sehr gut machen



[supervinki]

Moin Matze.
Na dann viel erfolg.Der Anfang sieht schon nicht schlecht aus,wobei ich persönlich die 2te Lenkachse,weiter nach hinten gesetzt hätte,so, das ich 3 Achsen hinten habe.Aber jeder so wie er meint.



[scania95]

Hallo Matze,
Sieht nicht schlecht aus bisher, aber hast du ein Vorbild wegen Farbe o.ä??
Bin auf den weiteren Baufortschritt gespannt

Mänu



[DDR-Kutscher]

Danke euch beiden schon mal für euer Lob!
Ja, als Vorbild?
Direkt ein Vorbild nicht, aber mir hatte damals die Variante von Quasimodo sehr gut gefallen, siehe HIER.
Schade nur, dass er verkauft wurde und der Baubericht vom neuen Besitzer scheinbar nicht weitergeführt wurde.
Naja, ich denke so in dieser Art wird er wohl ausehen, nur halt mit Hochdach und, und, und...



[Maytruck †]

Moin Moin Matze
Der Anfang sieht schonmal vielversprechend aus ! Hat das einen bestimmten Grund , das die hinteren Achsen etwas auseinander stehen ? Seit gestern ist unser Wasserschaden Geschichte , baue meine auch ab nächster Woche weiter ! Das Gelb wirkt gut , mal schaun wie das Gesamtbild wird , Michael



[DDR-Kutscher]

Moin Moin Matze
Der Anfang sieht schonmal vielversprechend aus ! Hat das einen bestimmten Grund , das die hinteren Achsen etwas auseinander stehen ?

Hallo Maytruck,
Na, erkennste deine ehemaligen Teile?
Nee, das mit den Achsabständen ist so gewollt.
Ging auch nicht anders, da ich hier keine Pendelei wollte.
Zwischen alle Achsen kommen ja noch diverse Anbauteile (vermutlich wieder meine "Dänischen Kisten" ).
Dann sieht alles schon etwas anders aus.
Aber jetzt ist erstmal Baustopp, denn die Hütte muss erst da sein, vorher kann ich nicht weiter machen.
Ja, und das Gelb von Quasimodo hat mir auf Anhieb gefallen, deshalb habe ich mich auch für diese Farbvariante entschieden.
Ich habe vor ein paar Minuten meine Farbreserven mal durchgesehen und bin auf ein Matt Grau gestoßen.
Der Rahmen wird also nun Grau Matt und nicht Rot Glänzend.
Hütte, diverse Anbauteile und Kotflügel werden Gelb Glänzend.



[Crossy]

Hi Matze

das Sieht Oberklasse aus . Bin schon auf den weiteren Bauverlauf gespannt und werde es mit großer Interesse Weiter verfolgen

Hast du eigentlich 1 oder 2 Lenkservos im Chassie vorne verbaut?



[DDR-Kutscher]

Hallo Sven,

Ich hatte als erstes die Variante mit 2 Servos, was mich aber trotz Mischer nicht zufriedenstellte.
Dann hatte ich die Variante mit einem Servo und den Servoumlenkern von Tamiya, wo jedoch zuviel Spiel innerhalb des Lenkverhaltens war.
(Hier trotzdem Danke für die schnelle Hilfe an Maytruck und MB 1850)
Nun habe ich alles über ein Lenkservo laufen und habe mir eine andere Variante der Anlenkung gebaut (eigentlich relativ simpel), die nur noch minimales Spiel hat.
Fällt im Gegensatz zur vorherigen Version garnicht mehr ins Gewicht.
Das Lenkverhalten ist jetzt so, wie ich es wollte.
Mittlerweile ist alles schon wieder auseinandergebaut, da der Rahmen heute Farbe bekennen soll.

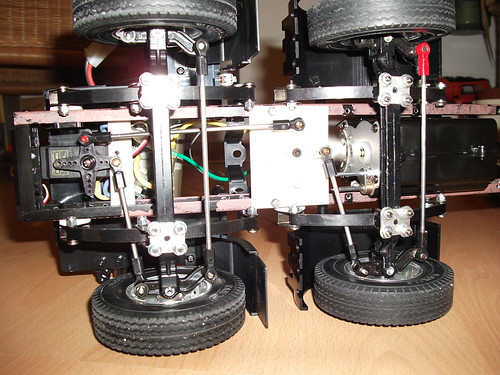

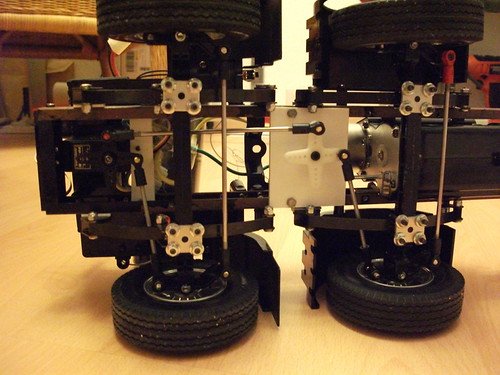

Hier noch 2 Bilder der Variante Anlenkung, wie sie jetzt verbaut ist, hoffentlich ist es zu erkennen .
Funktioniert tadellos!



[Crossy]

Hi Matze

Danke für die schönen Bilder

mit der Ansteuerung der Lenkung hast Du das prima gelöst.

Geniale Idee und toll umgesetzt.

Bin schon auf den Weiteren Verlauf Gespannt.



[DDR-Kutscher]

Hi Matze
Bin schon auf den Weiteren Verlauf Gespannt.

Schon in Arbeit!
Das Fahrgestell wurde heute lackiert.
Der Lack ist auch schon grifffest und muss nun noch austrocknen.
Farbe: Blaugrau seidenmatt
Eine eigene Mischung aus Weiß glänzend, Blau glänzend und Grau matt.
Nun sind die hinteren Kotflügel dran.
Bilder folgen!



[DDR-Kutscher]

Hallo,

Jaaa,
Ich habs ja versprochen!
Außerdem bekomm ich sonst wieder Mecker, wenn ich keine Bilder zeige!

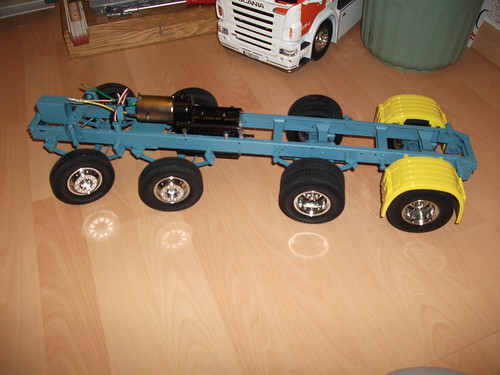

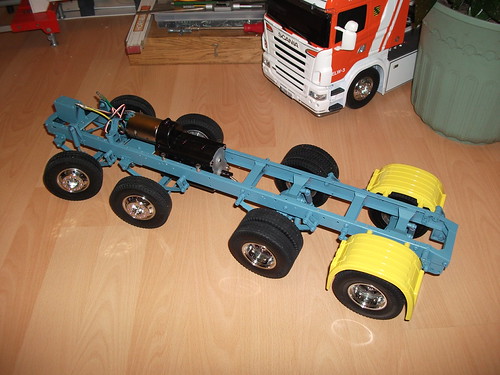

Hier nun also der lackierte Rahmen und das erste Paar Kotflügel in Wagenfarbe.



[Crossy]

Saugeil

Passt sehr gut zueinander die Farbgebung. Würd bei mir auch gern weiter Bauen, muss aber um 2.00uhr wieder Aufstehn und fang um 3.00uhr an zu Arbeiten.



[kreuzberg]

Hallo,

also mit der Lenkung finde ich super gelöst, aber passt das so mit dem Winkel der zweiten Achse. Das sieht aus der Pespektive so aus, als ob die Achse nicht stark genug eingeschlagen ist, oder?

Bin gespannt, wie es weitergeht.

Grüße

Andreas



[DDR-Kutscher]

Hallo Andreas,
Ja das passt, schau dir das Kurzvideo in Beitrag 1 an.
Das sieht nur so aus, da die Anlenkstangen ausgehängt sind.

Achso Und was sagt ihr zur Farbe? heilig



[Johannes926]

Achso Und was sagt ihr zur Farbe? heilig

Der Rahmen sieht irgendwie so bläulich aus, könnte aber auch vom Blitz kommen.

Das Gelb kommt etwas blass rüber, ist aber eine schöne Farbe!

Bist du nicht zufrieden?



[DDR-Kutscher]

Hallo Johannes,

Ja, ich muss zugeben, der Rahmen ist doch eher Blaugrau als Graublau.
Naja, nun lass ich es so, denn am Ende sieht man eh nicht mehr viel davon.
Das Gelb ist etwas hell durch den Blitz, siegt eigentlich so aus, wie die ADAC-Fahrzeuge.
Naja, das Gesamtbild sieht nachher sicher anders aus, doch dazu fehlen mir noch die bestellten Teile.



[DDR-Kutscher]

Nachtrag:
Was meint ihr?
Wenn die Scania-Hütte und das Topline-Dach da ist, soll ich die Windabweiser mit anbauen oder lieber weglassen?



[kunovanoyten]

Wenn Dein Schwerlastturm dahinter passt würd ich sie drann lassen

Sieht schon richtig gut aus mit der Farbe und die Anlenkung der zweiten Achse ist genial einfach oder einfach genial



[MB Truck]

Hallo Matze

Die Farbe sieht gut aus.

Was mir nicht so gefällt ist der Achsabstand zwischen 1 und 2 Lenkachse. Orginal 1940mm = TAM 147mm. So kannst auch dir Treppe montieren (Batteriekasten).
Und der hinter Achsabstand und die Einzelachsaufhängung. Da wirst du probleme bekommen.
Habs bei einem Kollegne gesehen bei seinem Volvo. Der hatte die Achse auch so dran gehabt. Und mit dem Bagger auf den Tiefgänger ging über eine kleine Kante ging nichts mehr.
Ich würde eine Pendelei montieren und die Achsen voll Sperren.



[Bastl]

Hallo Matze,

schönes Projekt

mit den Windabweisern würde ich warten, bis der Schwerlastturm montiert ist, dann kannst Du schauen ob's stimmig ist oder nicht.

Die von Roger angesprochenen Traktionsprobleme befürchte ich auch. Warum hast Du eigentlich die beiden Antriebsachsen so weit auseinander gebaut? Hast Du was besonderes vor?



[DDR-Kutscher]

;(

Tja, weil es mal was völlig außergewöhnliches werden sollte, als immer nur nach Zeichnung und mit Originalmaßen.
Der bekommt so einen gewissen skandinavischen Style, wo ich diesen Original-Aufstieg sowieso nicht genutzt hätte.
Ihr seid ganz schön neugierig.
Traktionsprobleme gibt es eigentlich nicht, das Fahrwerk, so wie es jetzt aufgebaut ist, hat eine Schwelle von 1,5cm ohne Probleme genommen.
Später wird das nicht mehr gehen, da die Bodenfreiheit durch meine Anbauten nicht mehr gegeben ist.
Kraft hat er genug, hat gestern meinen Feuerwehr-Scania mit beladenem Auflieger ohne Probleme angezogen.
Dank Leo bekommt er nun noch den Truckpuller II.
Lasst euch einfach überraschen, was die nächsten Bauvortschritte bringen.
Leider geht es nur schleppend voran, da die Verkerk-Teile und die bei Hafner bestellte Hütte noch nicht da sind.



[DDR-Kutscher]

Nach langem Hin und Her hab ich nun mal eine Pendelei angebaut und es hat sich außer dem Radstand der Antriebsachsen nix geändert.
Doch!
Jetzt passen meine Löcher von den Hinteren Kotflügeln nicht mehr und die kurze 3,5 cm lange Kardanwelle ist auch nicht mehr zu finden!
Was nun?



[Carsten14913]

Und wenn du wieder zu deiner 1. Variante zurück kehrst
und beide Blattfedern über eine Wippe miteinander verbindest?

Dann hast du den von dir gewünschten Achsabstand und ausserdem
einen gewissen Achslastausgleich.

Ich weiß nicht, ob das so funktioniert, aber " Versuch macht Klug"



[DDR-Kutscher]

Und wenn du wieder zu deiner 1. Variante zurück kehrst
und beide Blattfedern über eine Wippe miteinander verbindest?

Dann hast du den von dir gewünschten Achsabstand und ausserdem
einen gewissen Achslastausgleich.

Ich weiß nicht, ob das so funktioniert, aber " Versuch macht Klug"

Nöö, da wäre ich ja ein schlechter Modellbauer!
Hab mir schon ein paar Gedanken gemacht und von Forsty bekomme ich eine Kardanwelle.
Keine Ahnung, wo meine hin ist!
